今日のMR94A。
まずは下塗り。
ぬりぬりぬり。
うははははっ!






白ホーンシステムのはMR94。
金属製。
構造はALTECのマルチセルラと非常に似ている。
おそらく塗布されている制振材も同じだと思う。

一方、MR94Aは樹脂製。
樹脂製と言っても、内部に埋め込まれた大きな金属板?とグラスファイバーで強化してある。
94Aの方が強度が高いし鳴かない。






セメダインの穴うめパテ(ホワイト)を使用して小傷を綺麗に修正。
ペンキを塗る前にサンドペーパーで軽く表面を荒らします。
縁が厚いためか、ムラがなくなるにつれ素焼きのような印象に。
アサヒペンのインテリアカラー、ピュアホワイト。
水性ツヤ消しです。







ホーン塗りの話をのせたら、アクセス数が跳ね上がってて…
ちとこわい。







水で薄めて、薄く薄く何度も何度も塗り重ねてゆく。
ドライヤーでバンバン乾かすから、塗り重ねるテンポが早い早い。

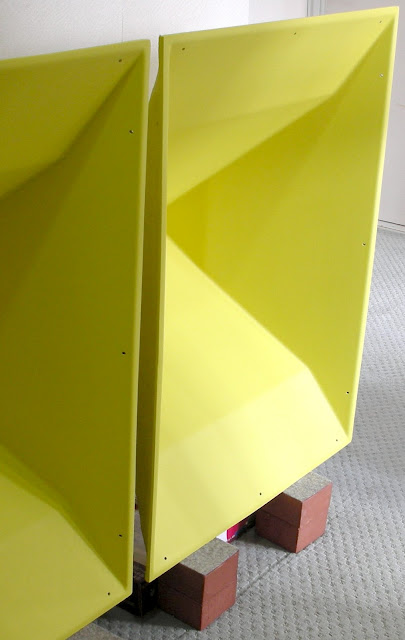

これもアサヒペンのインテリアカラー、ヨーロピアンイエロー。
水性ツヤ消しです。
黄色というよりバナナ色。
落ち着いた色、重量感のある仕上がりになりました。







このMR94Aは昨年の3月末に99ドルで購入したもの。
行動開始まで約1年。
CADの作図は数知れず。
うん、いつものペースだ。







 どんどん画像が大きくな~る。









これは白ホーン(MR94)の塗りたて状態のときの画像。
MR94Aは縁に厚みがあるし、実際にホーン全体が肉厚。
こうして比べてみると雰囲気がかなり違うのが分かります。











2010/05/20

Suntory Hall Organ Promenade Concert

お昼のオルガンコンサートに行ってきました。
1階最前列中央で聴きました。
やはりオルガンの正面でなるべく近い席で聴きたい。









オルガンの定位?は、かなりしっかりしているように思います。
あれだけ巨大な楽器なのに中央にしっかりと主旋律が立つ。
変な言い方ですが、主旋律がオルガン中央前方の空間に堂々と存在します。
左右に低音用の太いパイプが振り分けられており、パイプが細くなるほど中央に配置されているので、当然といえば当然ですね。

また、低音部では左右から交互に発音することがあり、これも面白い。
そういう効果を狙って作曲されているのでしょうか。



オルガン奏者:永瀬真紀さん
J. S. バッハ(1685~1750):前奏曲とフーガ イ短調 BWV543
J. S. バッハ:われら悩みのきわみにありて BWV641
ヴィドール(1844~1937):オルガン交響曲第9番「ゴシック」op.70 から第2楽章 アンダンテ・ソステヌート
ギルマン(1837~1911): ソナタ第1番 ニ短調 op.42 から第1楽章 イントロダクションとアレグロ








angeloさんのウェブ上の自作スピーカーシステムの紹介ページ
以前ご紹介しましたが、また増えてます。
56の次は55という具合にクリックして先のページへ進んでください。






こういう巨大スピーカーシステムを集めて「巨大スピーカーオリンピック」をやったらどうか。
世界的なオフ会。
冗談はさておき、自作システムを見ていると、どうしてこんなシステムになったのだろうか、という想像が楽しい。

下の画像のシステムは、JBL2220を80Lの4つの箱に入れたもの。
ごさ丸さんのバスレフ箱の考察を思い出すね。
小さめの容積をwinISDなどで計算させると、意外な結果が表示されることがあります。







オリジナリティにあふれ、奇妙なデザインのものを見ると、見入ってしまいます。
もとはA7の箱だと思うけど、もはや何がなんだか分からないシステムとなっている。
バスレフの音が邪魔だったから、なんて話から始まったのではなかろうか。








床上の低音ホーン。
これは時々あたまのなかでもやもや。





2010/05/17

D.A.S. 10B

D.A.S.社の10インチミッドの10Bは、4インチ径ボイスコイルの強力ユニット。
このフェライト磁気回路の10Bのネオジム磁気回路版は10BNでした。
ところが、10BNの後継機種は発表されず…
現在は10Bだけです。う~ん。







パンフレットを見てるとボイスコイルについて…
Voice coil diameter(直径) 102mm
Voice coil winding depth(巻き幅) 12mm
Voice coil Length(線材の長さ) 23.7m
Top plate thickness at voice coil(ボイスコイル周辺のトッププレートの厚さ) 8mm
と表示があります。
おもしろいねっ!





業務用の10インチミッドって好きなんだよね。
振動系の重さ(Mmsではなく)は、おそらく15インチの半分以下。
しかしこの手のユニットの磁気回路は15インチ最強クラス。
5Lエンジンを軽自動車に積み込んだようなもん。

15インチを選択しちゃうとスピーカー遊びが広がらない。
低域も中域も適当に出るけど、だからどっちも中途半端だね。
むしろ18インチでその上が10インチの方が楽しめる。
10インチのハイパスは100Hz。
18インチのローパスは100Hzからじわじわ上げてゆく。
120Hz程度まで18インチをかぶせると、これが太い太い!

クロスをかぶせると音が悪くなるっていうのは帯域による。
高域側では音が濁ることがある。
周波数レスポンスの変動もあるから、測定しつつ帯域別のイコライジングも併用しよう。




10インチをかませれば中低域のコントロールが効く。
また、その上は2インチ径ダイアフラムのドライバーでもよくなる。
これはJBL4345の考え方だね。

4345は290Hzクロスだけどこれは市販のシステムだから。
ネットワークを搭載しなければならない。
100Hzのネットワークというのは、スタジオモニターのようなハイパワーシステムの場合、事実上不可能だ。
低域側の領域に突入しちゃうのでアッテネータがもたないし弊害が出る。

300Hz程度のクロスならミッドのユニットの考え方も高域よりになる。
JBLが選択したのは3インチ径ボイスコイルに小さめのMmsという10インチ。
さらに、2245Hのような18インチに290Hzまで受持たせる。
これでは10インチも18インチも、それら口径の持ち味を十分に発揮できない。
妥協ゆえの残念なシステム。
だから4345の音で10インチと18インチの組み合わせを云々言われても、これは全く的外れだ。
マルチアンプシステムなら4345のような遠慮はいらない。

とはいえ、4345の発売は1981年。
もう29年前かと遠い目…




AES RMS 400W
Program 800W
SPL 98dB
Range 60Hz-5kHz
Weight 9.4kg
Fs 59Hz
Qts 0.186
Qes 0.190
Qms 8.147
Vas 28L
Re 5.5Ω
SD 0.036m2
Mms 47g
BL 22.8Tm
Xmax4mm



スイングジャーナルが休刊だそうだ。
仕事場の近くにかなり大きな書店がある。
でも、スイングジャーナルは置いていない。
無線と実験やラジオ技術も置いていない。
いつのころからかオーディオ雑誌は立ち読みさえもしなくなった。

その書店でオーディオジコマン開陳を買った。
最初のスピーカーの自作箱の写真につられた。
帰りの電車の中で読むと、この箱は業者が作ったことが分かった。
がっかりしてそれ以上は読んでいない。

"うまくいかなくてもかまわない"
そういう情熱と度量が失われてしまえば、すべては終わる。
現在のオーディオをして老人の趣味とは言い得て妙である。




2010/05/13

D.A.S. 12LXN

D.A.S.社の新シリーズのひとつ、12LXNは12インチのサブウーファー用。
ロールエッジを備えたロングエクスカージョン型(コーンの変位量が大きいという意味)です。
ネオジム磁気回路、4インチ径サンドイッチ型ボイスコイル、AES耐入力は800W。
能率が92dBなので、おそらくMmsはかなり大きいはず。

カーオーディオ用のサブウーファーのようですが、JBLの最近のサブウーファーシステムにもこうしたユニットが使用されています。
小型軽量化の要請は業務用でも同じ。
それに、大きく張り出したロールエッジでもサブウーファー帯域に限定すれば逆相で振動しないので問題なし。
大昔のパイオニアPW-A31を思い出しちゃったな・・・







サブウーファー用の12LXNとウーファー用の12GNRを組み合わせるとコンパクトなウーファー部を作れそう。
2分割すれば作りやすいし、板厚を薄くしても箱の共振を小さめにできるね。
ダクトは背面付け。

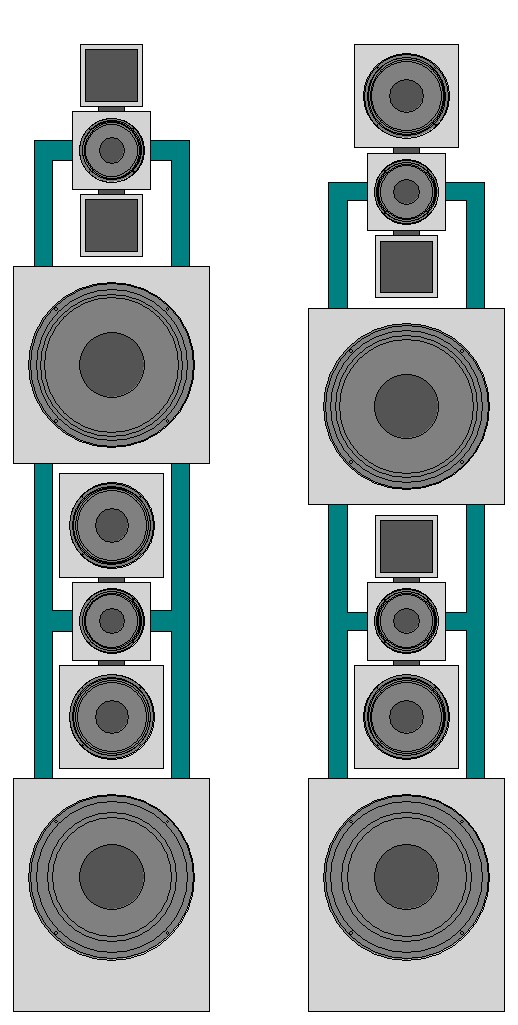

5インチ、6.5インチ、ツィーター。
